顎式破碎機結構概況

顎式破碎機主要由固定體、轉動體、保險裝置、調整裝置等幾部分組成。

顎式破碎機

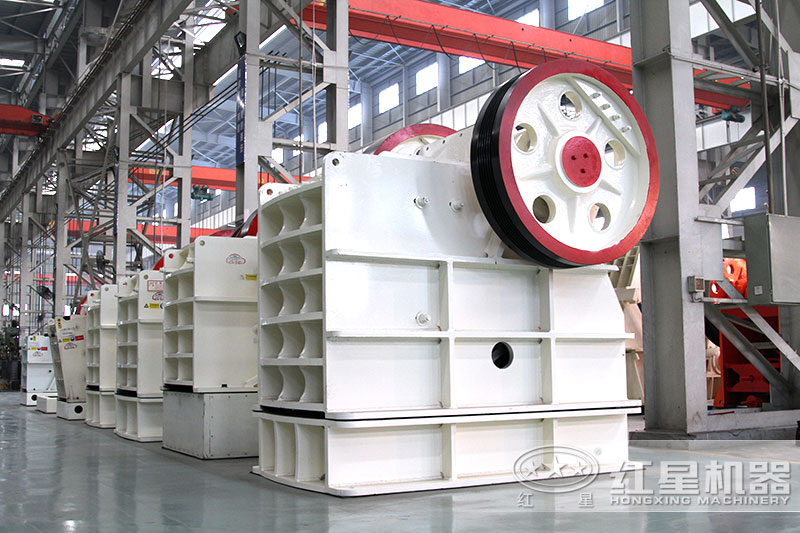

顎式破碎機生產車間

1、固定體：顎式破碎機固定體的主要部件是機架，機架的制造工藝有兩種，中碳鋼鑄造機架和中碳鋼鋼板焊接機架。

1、焊接機架是在原鑄造機架的基礎上又增加了多條加強筋，并通過嚴格的質量控制和特定的工藝要求，達到與鑄造機架相同的使用效果。

2、為了防止機架側壁的嚴重磨損，在破碎腔左右側上裝有護板，可隨意更換。

2、轉動體：由動顎、偏心軸、軸承、皮帶輪等幾部分組成，是顎式破碎機傳動和承受力的主要部分。

a、動顎由動顎支架和活動顎板等部件組成，顎破的動顎支架采用35#鑄鋼，并經過調質處理。

b、顎破機的偏心軸由45#鋼車制，并經過調質處理。

c、軸承采用雙列向心球面滾子軸承，具有微調、承受力大、耐用的特點。

d、顎板分活動和固定兩種，為提高破碎效果，表面采用優化齒型，材質采用ZGMn13具有硬度高、耐磨，使用效果良好的特點。

3、調整裝置：該裝置是用來調整排料口的大小尺寸，控制顎式破碎機出料粒度。我廠顎式破碎機調整機構有兩種形式：提長楔塊式和頂桿墊片式，調整方便靈活，能實現無級調整。

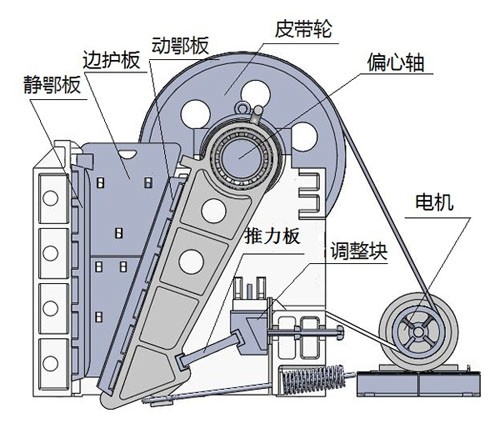

顎式破碎機內部結構

顎式破碎機工作原理

鄂式破碎機有多種結構形式,工作原理是相同的,即通過動鄂的周期性運動來破碎物料.在動鄂繞懸掛心軸向固定鄂擺動的過程中,位于兩鄂板之間的物料便受到壓碎、劈裂和彎曲等綜合作用.開始時,壓力較小,使物料的體積縮小,物料之間互相靠近、擠緊;

當壓力上升到超過物料所能承受的強度時,即發生破碎.反之,當動鄂離開固定鄂向相反方向擺動時,物料則靠自重向下運動.動鄂的每一個周期性運動就使物料受到一次壓碎作用,并向下排送一段距離.經若干個周期后,被破碎的物料便從排料口排出機外。

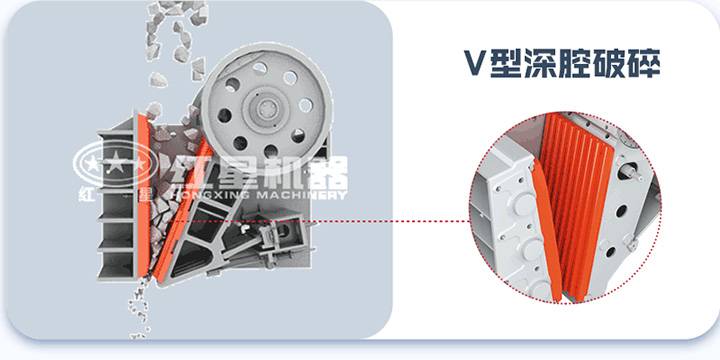

顎式破碎機作業原理
